金型水路洗浄の事例（IJ金型クーリングプレート 滋賀県）

更新日時：2025年12月16日

■IJ金型（クーリングプレート） 洗浄デモ　　実施場所：滋賀県

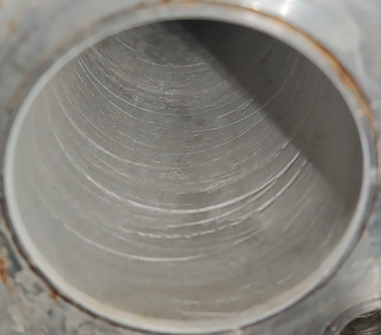

洗浄前後の写真

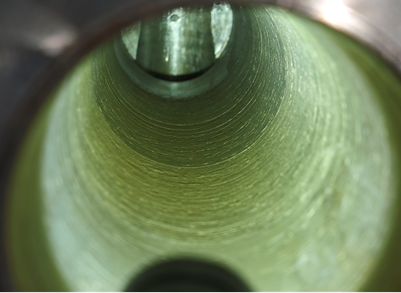

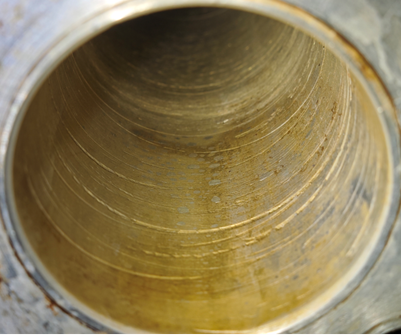

・洗浄前の水路

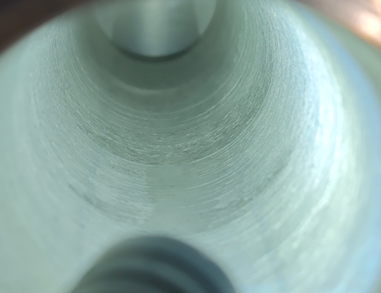

・洗浄後の水路

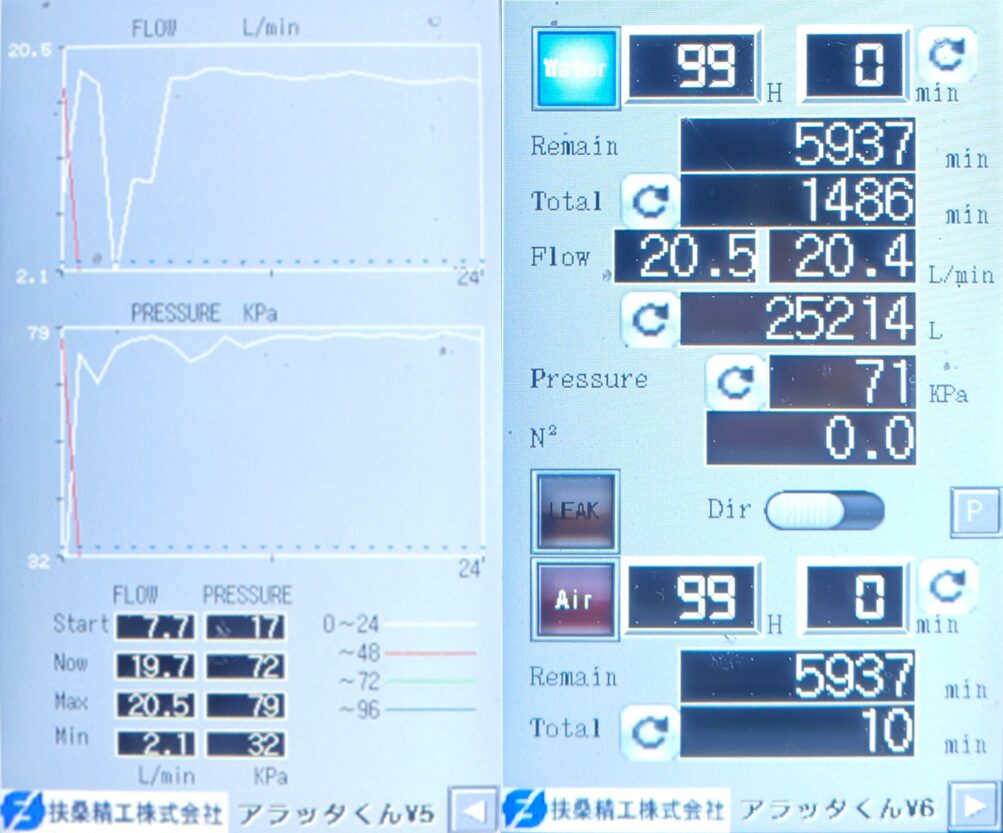

洗浄データ

FP洗浄液を使用して、約24時間洗浄を行いました。
洗浄前の流量は20.3L/min流れていました。
洗浄後の流量は20.4L/minで、洗浄前とほぼ同じです。

流量グラフの4～6時間に流量の落ち込みがありますが、金型内のエアーが抜けてきて、
アラッタくんのタンクの液面が下がり、流れが安定しなかった為、低下しています。
洗浄液を追加した後は安定して流れています。
洗浄前洗浄後
流量20.3 L/min20.4L/min
洗浄総流量—1486 L
流路抵抗—71 KPa

フィルターの様子

フィルターに汚れを捕集しました。
白いツブ状のシリカが良く取れています。

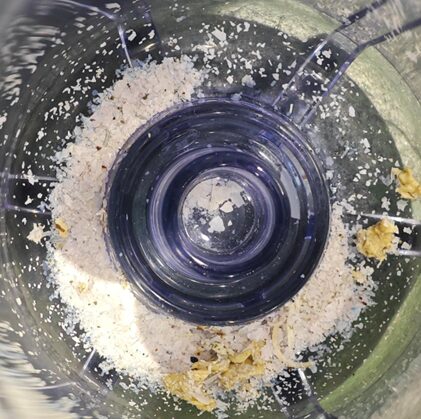

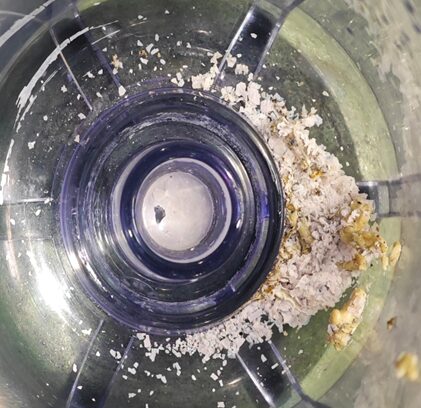

フィルターハウジング底にも細かいツブが溜まっていました。

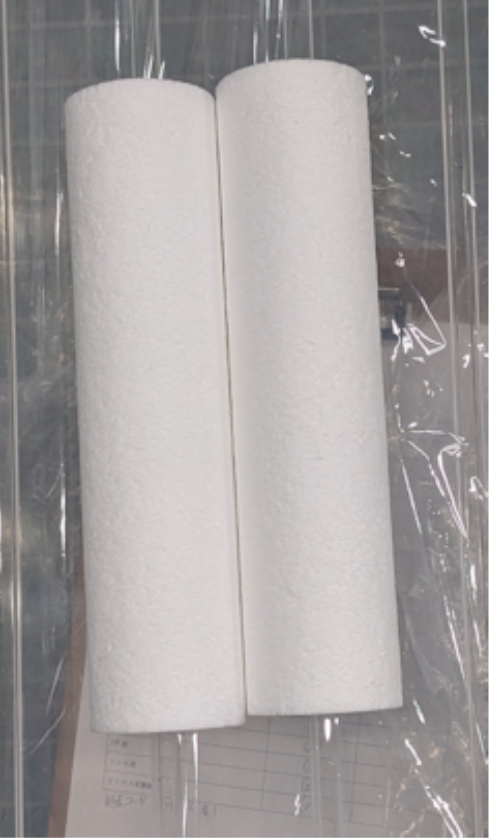

新品

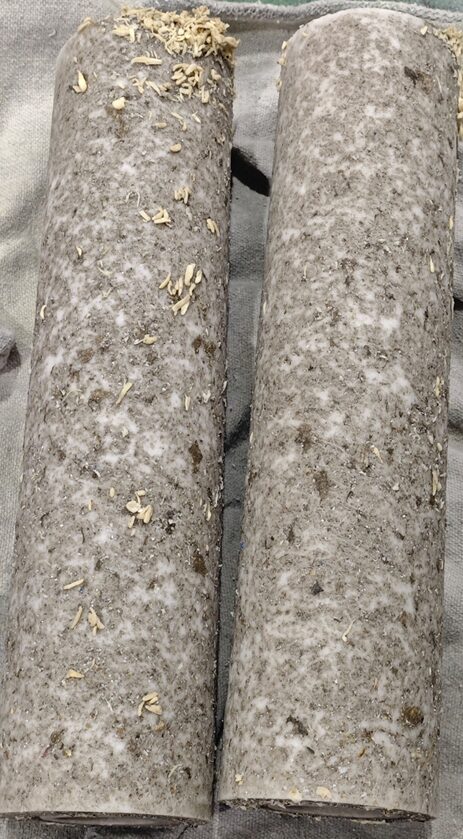

洗浄後

水路写真

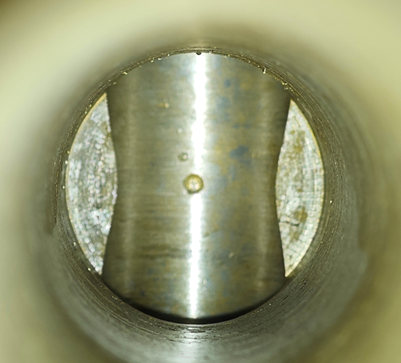

洗浄前

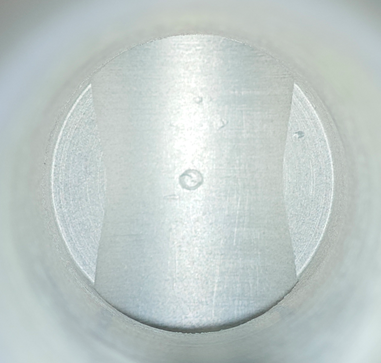

洗浄後
