金型水路洗浄の事例（射出成形機ホッパー下回路 兵庫県）
更新日時：2025年1月5日
■洗浄デモ
洗浄前後の写真

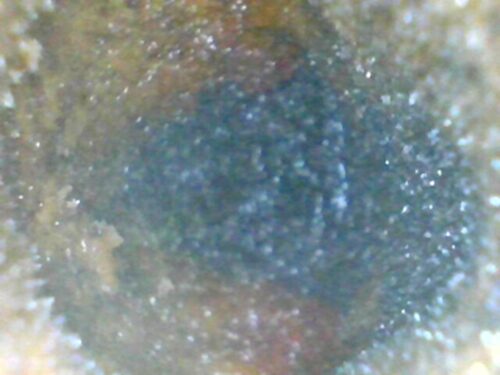

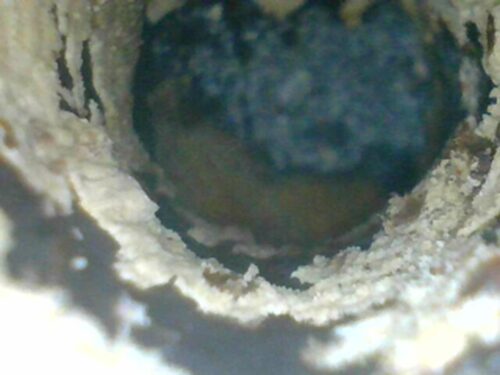

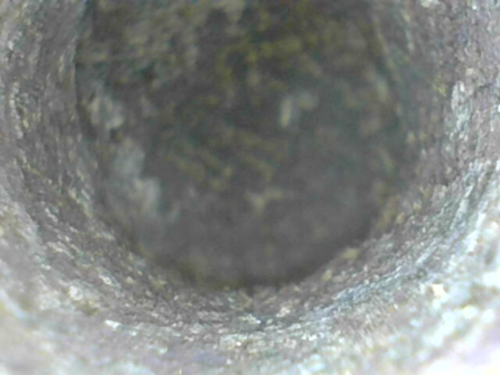

・洗浄前の水路

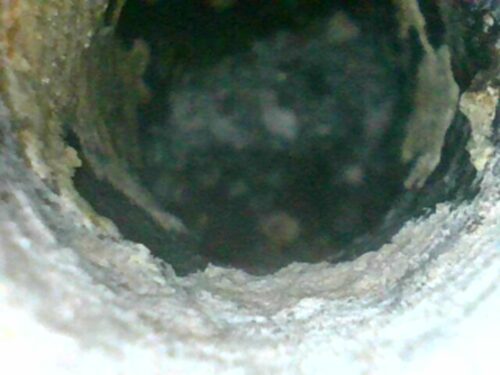

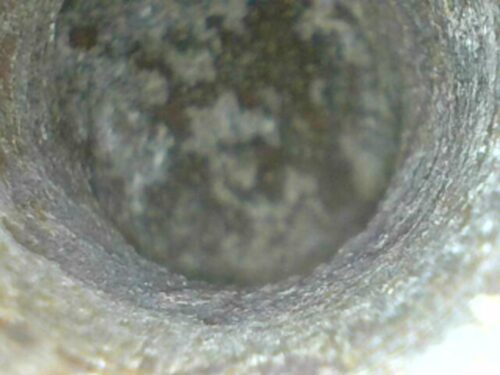

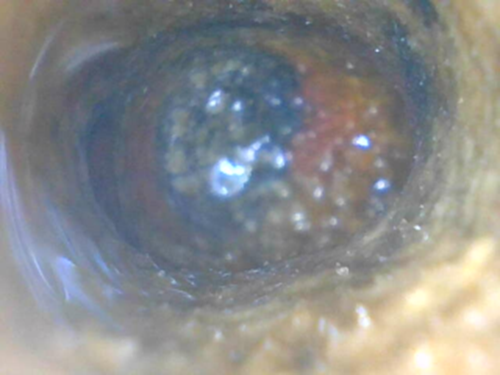

・洗浄後の水路
洗浄データ
< 1号機 >
FP洗浄液を使用して、1時間51分 洗浄しました。
洗浄後の流量は、洗浄前の2倍になり、洗浄効果が数値に表れています。
| 洗浄前 | 洗浄後 | |
|---|---|---|
| 流量 | 3.5 L/min | 7.0 L/min |
< 2号機 >
FP洗浄液を使用して、19時間6分 洗浄しました。
洗浄後の流量は、洗浄前の約2倍になり、洗浄効果が数値に表れています。
| 洗浄前 | 洗浄後 | |
|---|---|---|
| 流量 | 3.8 L/min | 7.8 L/min |

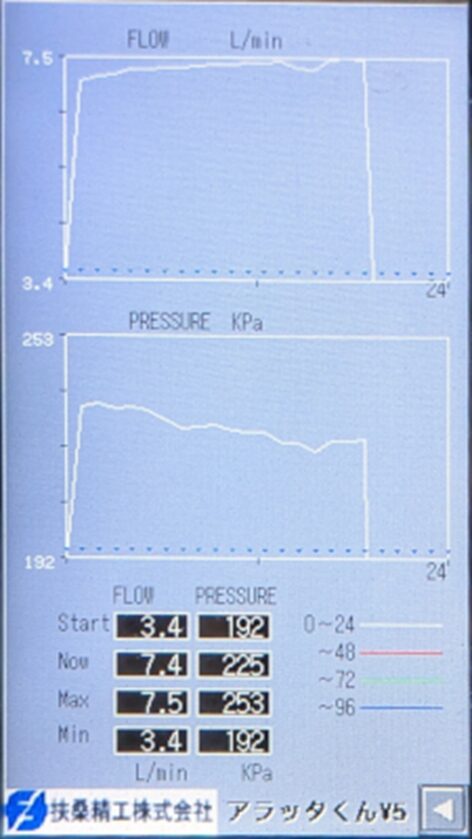

2号機 経時変化
洗浄開始から1時間後には詰りに関する汚れがとれ、その後少しずつ壁が綺麗になっています。
そして、流量が上がると共に、圧力損失が下がっています。
流量の回復がゆるやかになった時点で、大部分の汚れは除去されます。
早目に終了すると、生産設備の休止時間は短くて済み、消耗品の使用も少ないため、コストメリットは高くなります。
ただし、軽微な汚れが残っていた場合、汚れを起点として再び汚れがつきやすくなるといったデメリットもあります。
最終的にはお客様の要求レベルに応じて、洗浄時間を調整しております。
弊社としては24時間の運転をお勧めしています。
< 3号機 >
FP洗浄液を使用して、5時間36分 洗浄しました。(※)
| 洗浄前 | 洗浄後 | |
|---|---|---|
| 流量 | 4.2 L/min (※) | 6.1 L/min (※) |
< 4号機 >
FP洗浄液を使用して、5時間36分 洗浄しました。(※)
| 洗浄前 | 洗浄後 | |
|---|---|---|
| 流量 | 4.2 L/min (※) | 6.1 L/min (※) |

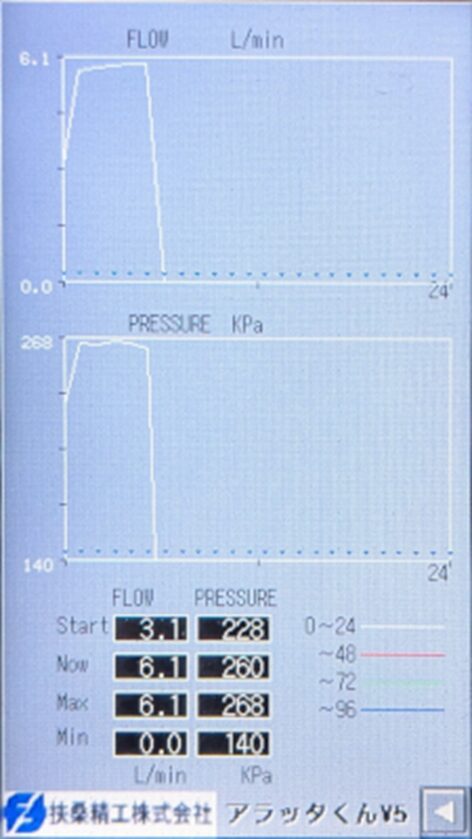

3号機、4号機 経時変化
洗浄開始から1時間後には詰りに関する汚れがとれ、その後少しずつ壁が綺麗になっています。
洗浄時間が短いので、壁に付着物が残っています。

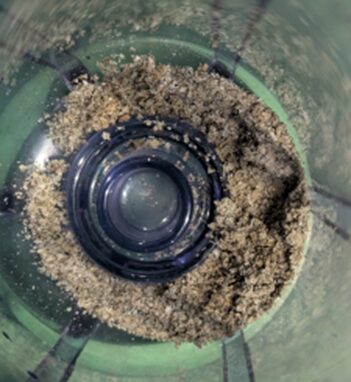

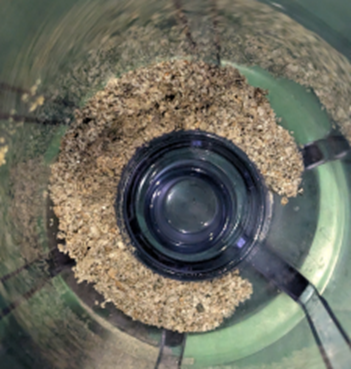

フィルターの様子

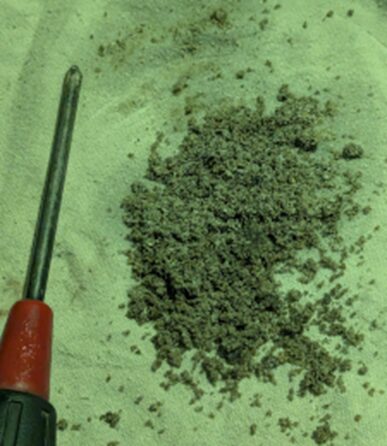

フィルターに汚れを捕集しました。
成形機4台分のホッパー下水路の汚れです。

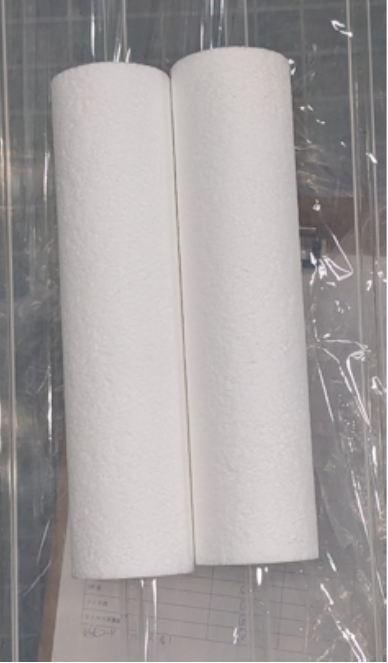

新品

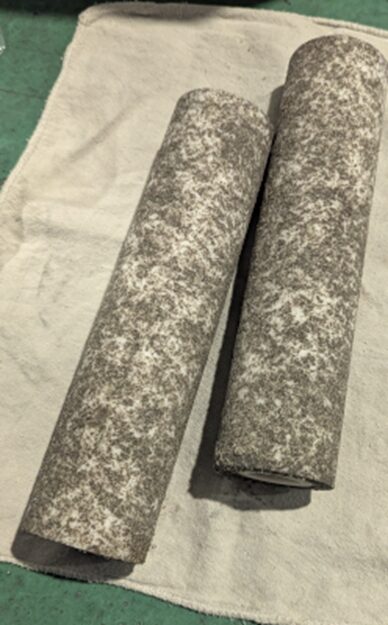

洗浄後
水路写真
< 1号機 >
流れを阻害する汚れはとれましたが、壁にカルシウム、シリカはまだ残っています。

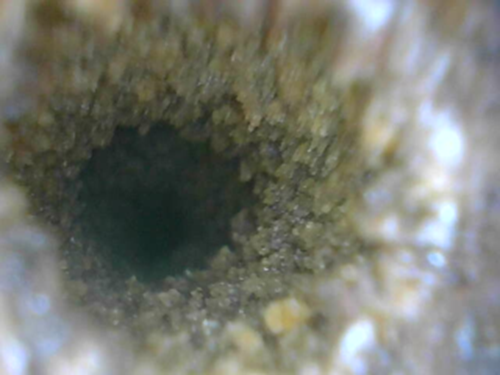

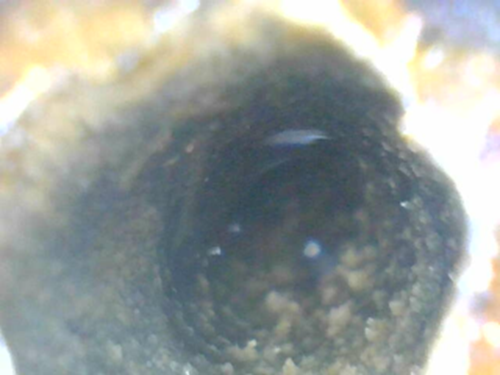

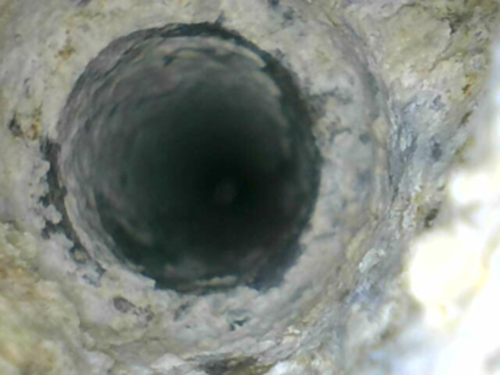

洗浄前

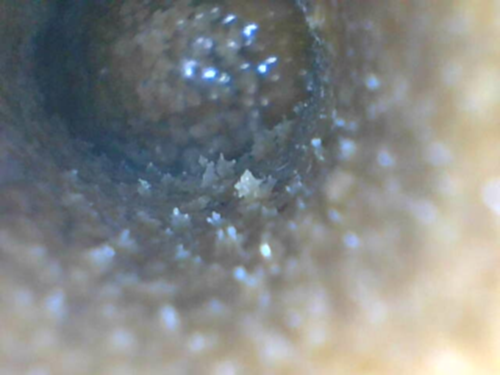

洗浄後
< 2号機 >
汚れはほとんどなくなっています。

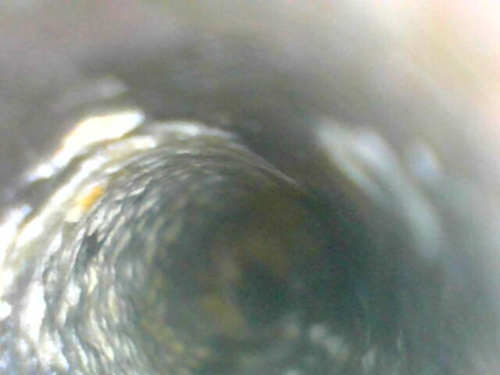

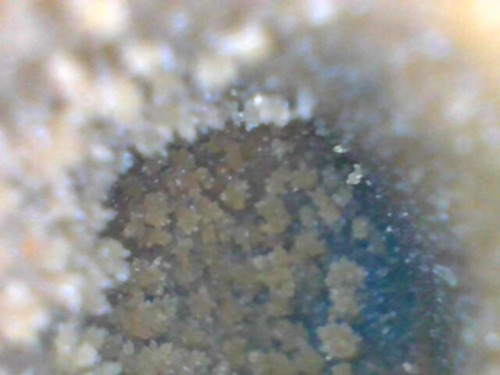

洗浄前

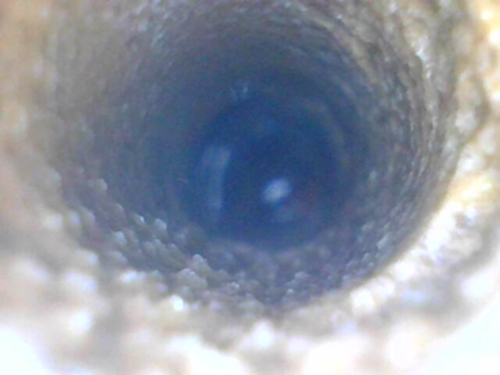

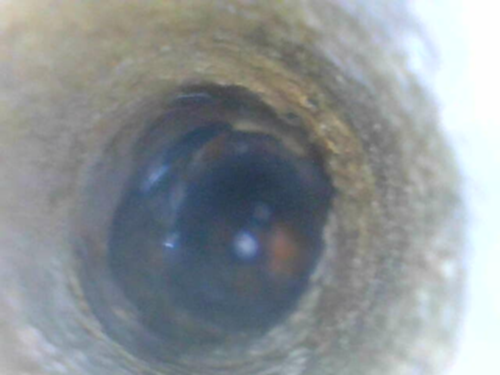

洗浄後
< 3号機 >
流れを阻害する汚れはとれましたが、壁にカルシウム、シリカはまだ残っています。
洗浄前

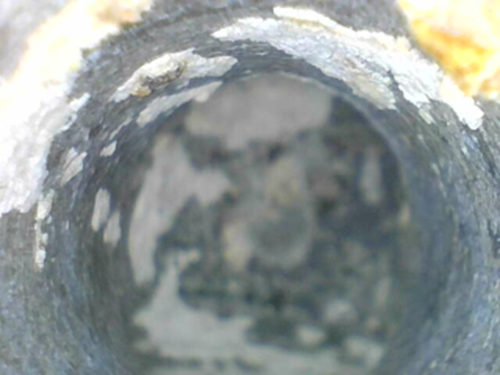

洗浄後
< 4号機 >
流れを阻害する汚れはとれましたが、壁にカルシウム、シリカはまだ残っています。
洗浄前
洗浄後
