金型水路洗浄の事例（インジェクション金型冷却回路 新潟県）
更新日時：2026年4月17日
■インジェクション金型洗浄デモ（新潟県）

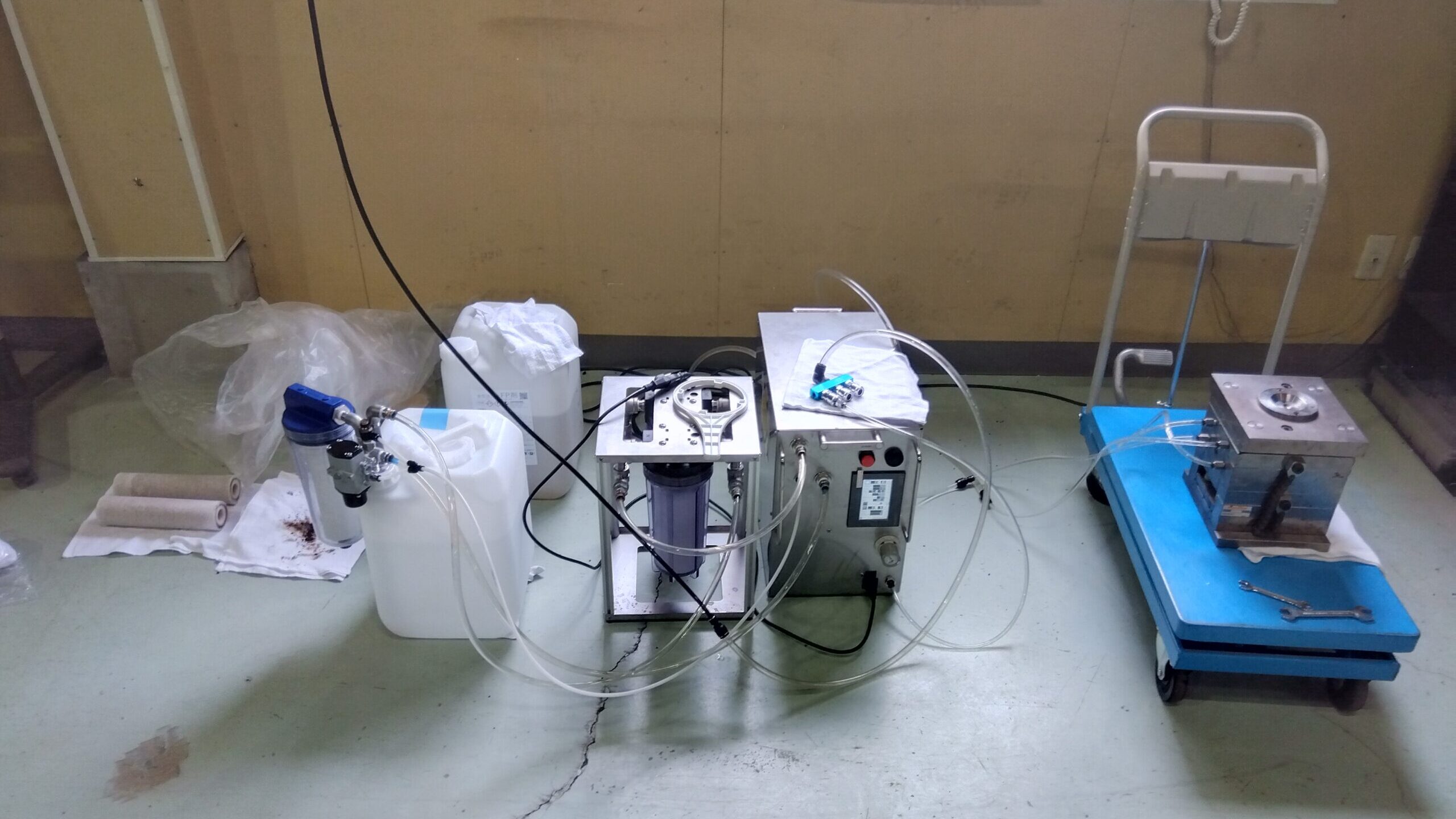

洗浄時の写真
アラッタくんを使用した洗浄風景です。
洗浄データ
インジェクション金型の温調の回路を
FP洗浄液を使用して洗浄しました。
当初24hの予定で実施しましたが、金型側接続部より液漏れし、
約18h洗浄したところで洗浄終了となりました。
作業開始時流量4.9L/min
作業停止時流量5.3L/min
水洗い安定流量5.7L/min
配管の閉塞もしていませんでしたが、
錆やカルキの蓄積が少し見受けられました。
流量では0.8L/minの増量になりました。
フィルタで汚れを捕獲できました。
また、ハウジングの底にも錆の欠片が確認できました。
更に、洗浄前と洗浄後の画像からも水路の汚れは取れています。
| 洗浄前 | 洗浄後 | 水洗い後 | |
|---|---|---|---|
| 流量 | 4.9 L/min | 5.3 L/min | 5.7 L/min |
| 洗浄総流量 | — | 5851 L | 6125 L |
| 流路抵抗 | 194 KPa | 190 KPa | 205 KPa |

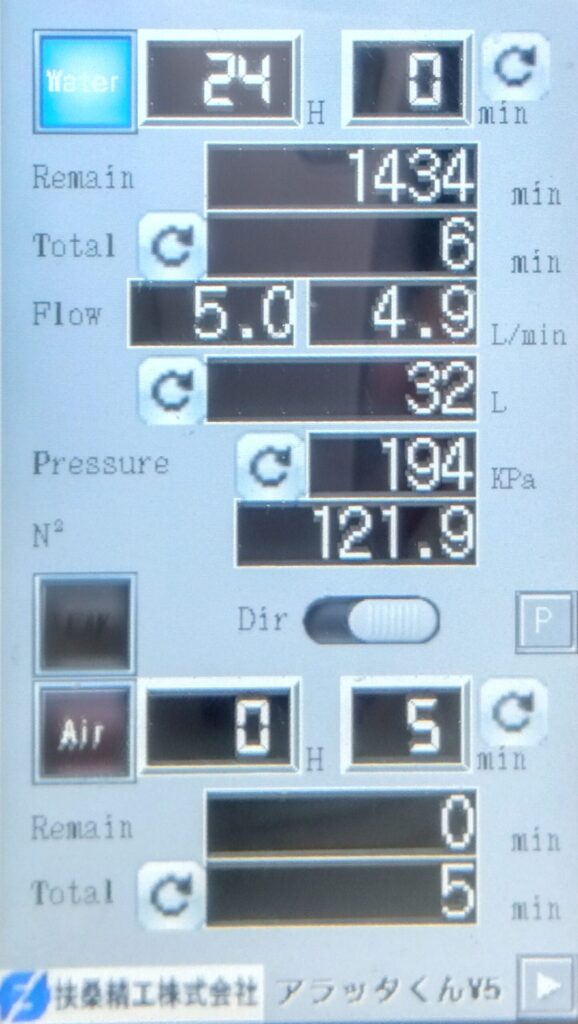

洗浄前

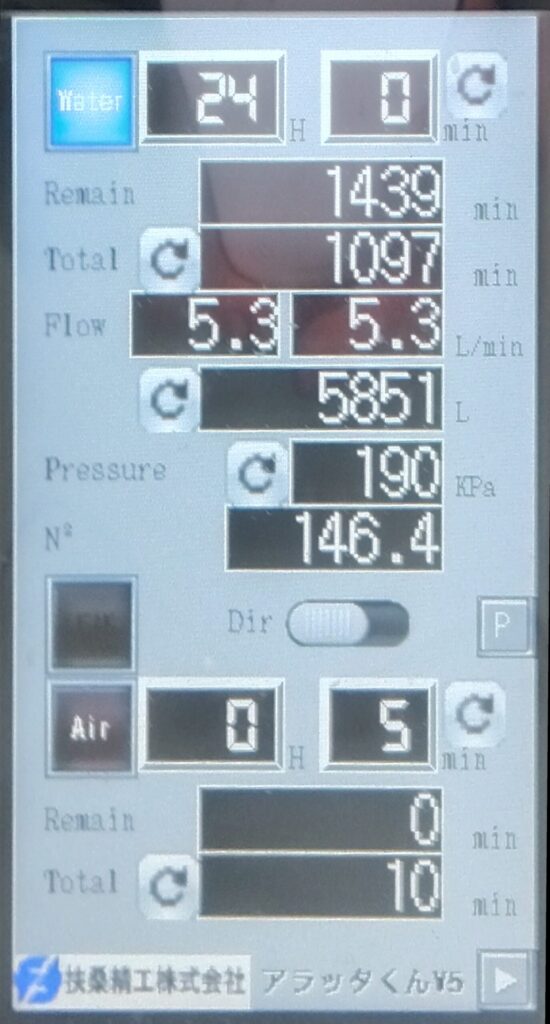

洗浄後

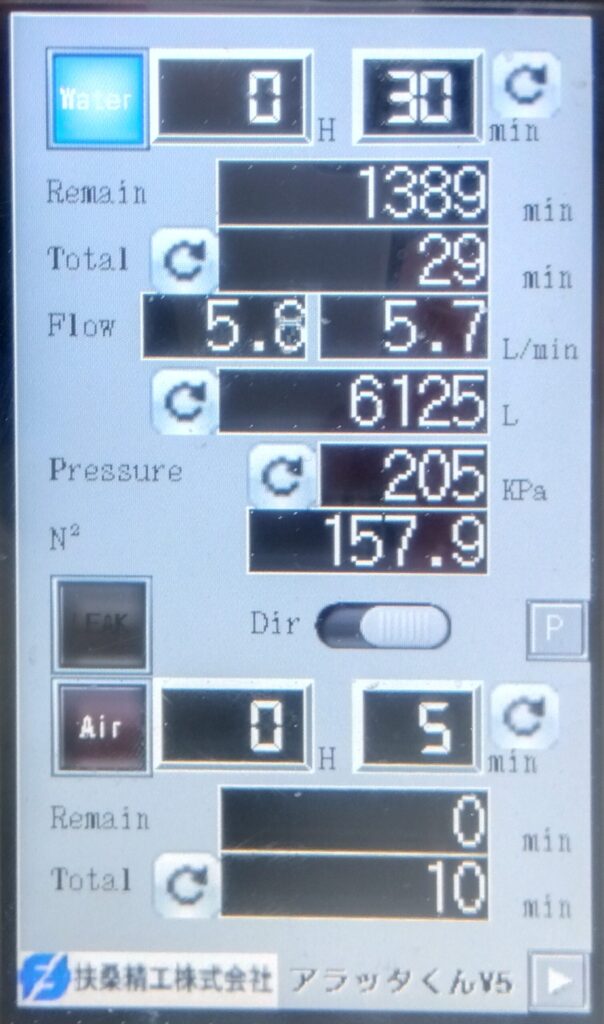

水洗い後

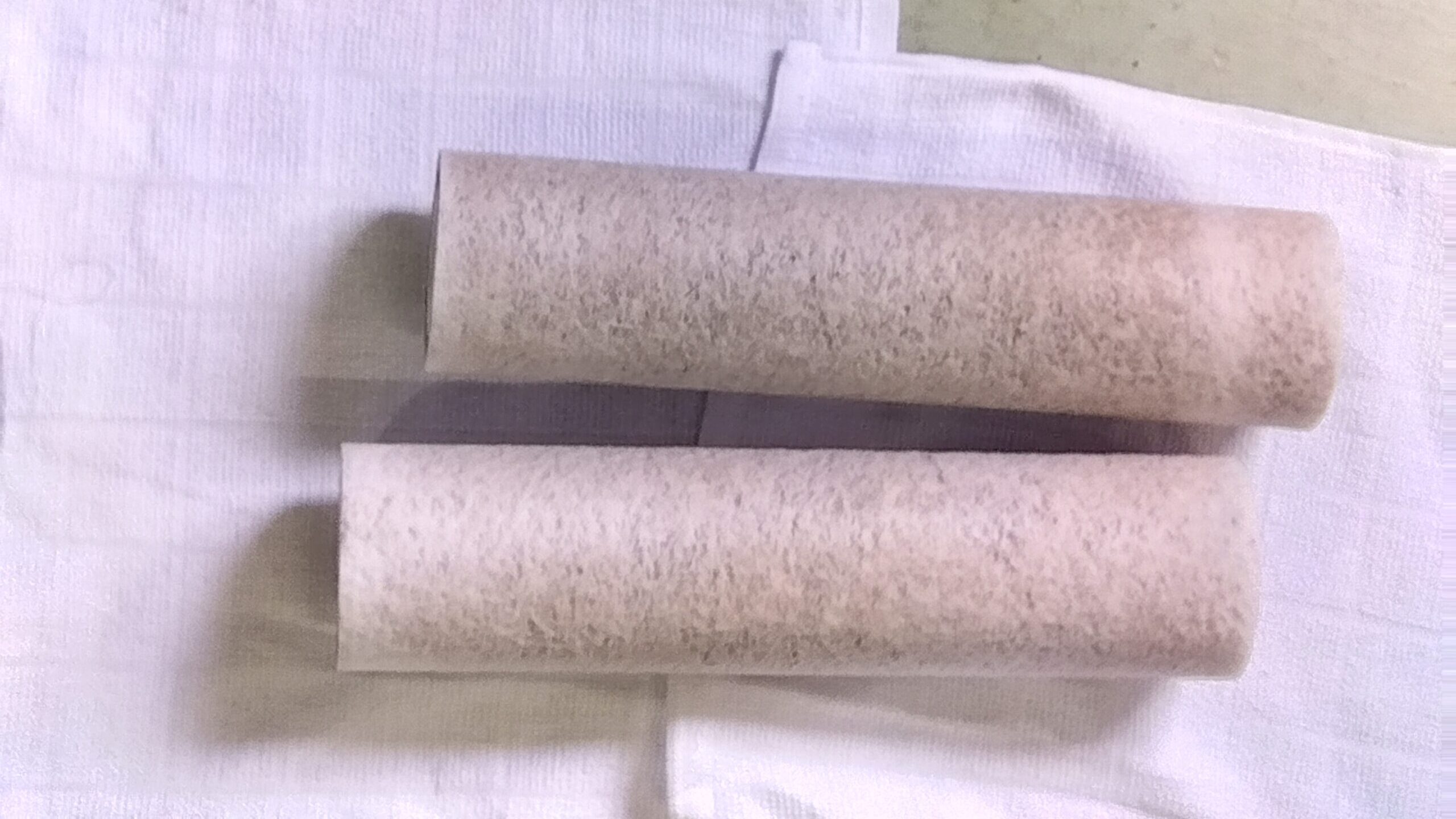

フィルターの様子
フィルターに汚れを捕集しました。
新品
9時間40分時間 洗浄後

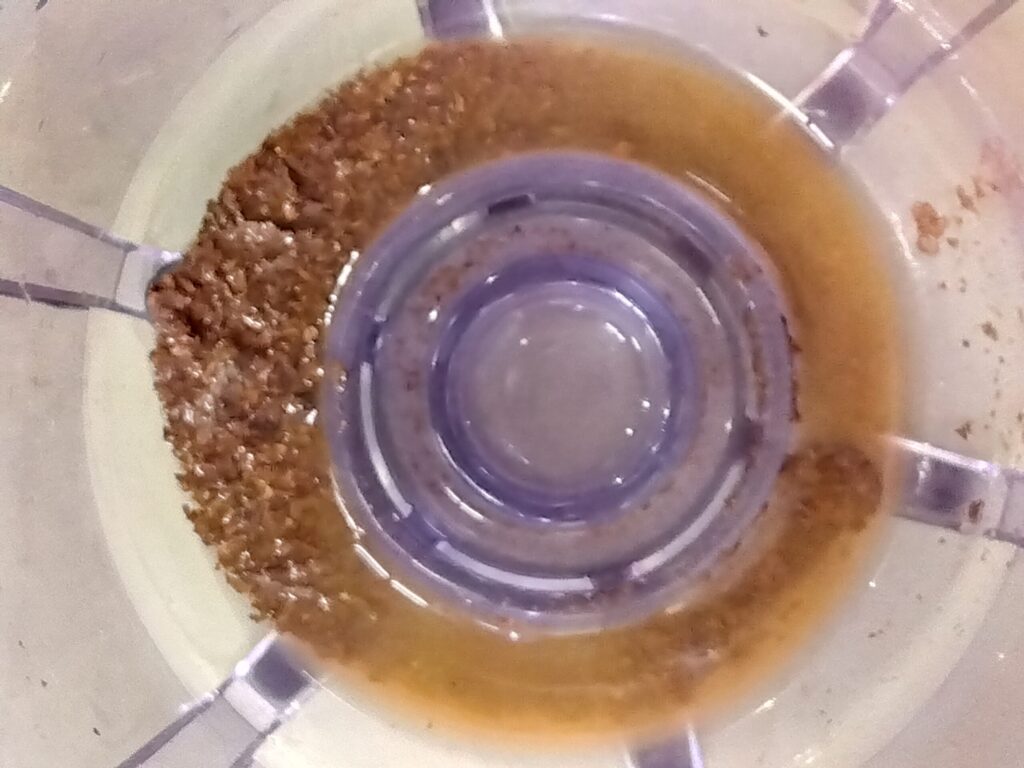

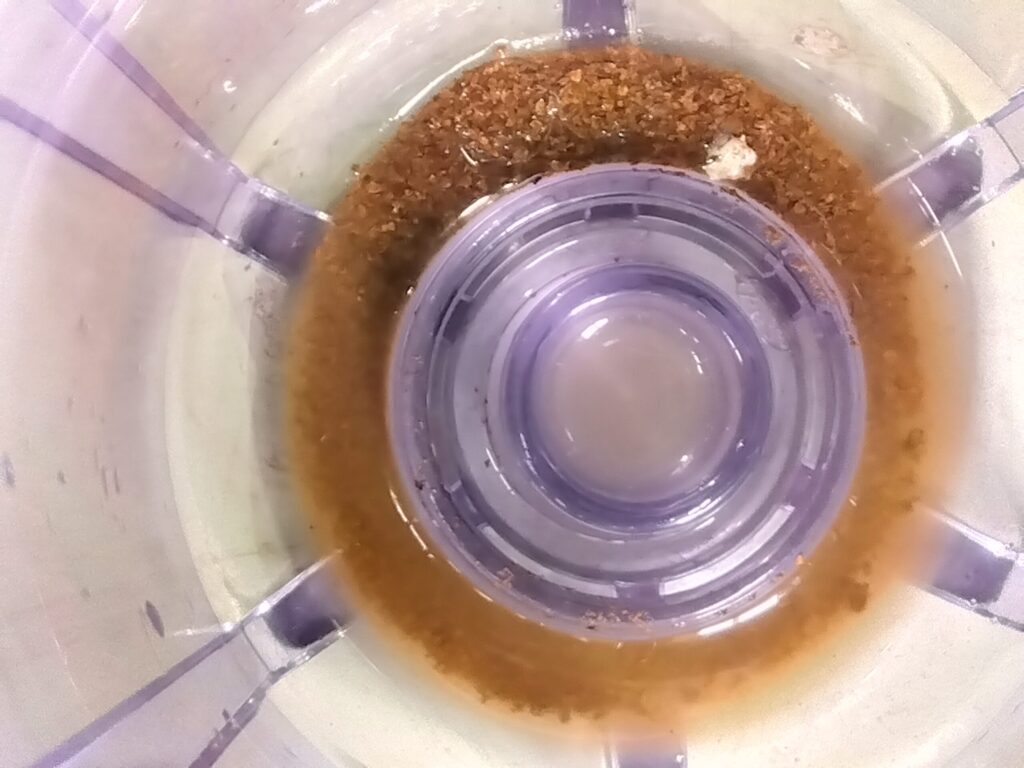

フィルターハウジング内部

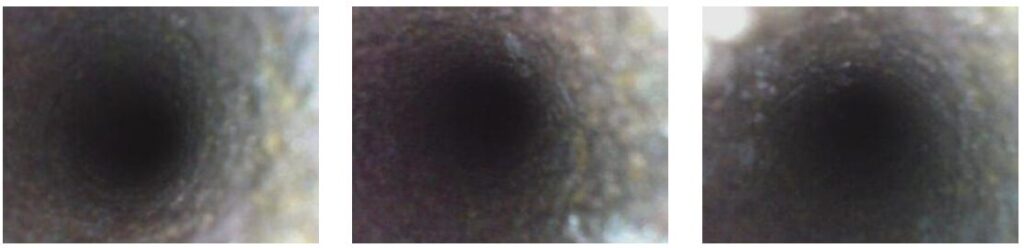

配管内部写真 洗浄前

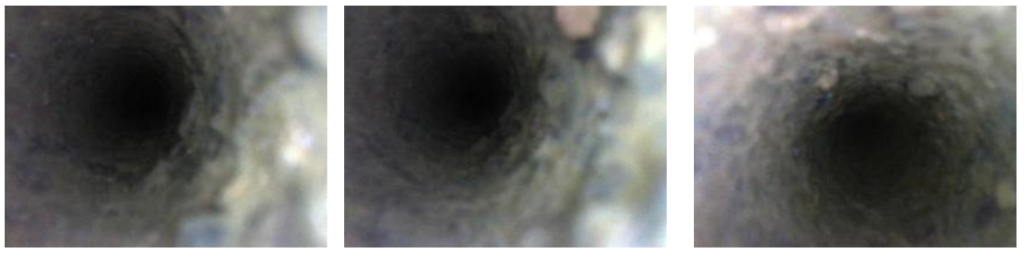

配管内部写真 洗浄後
