金型水路洗浄の事例（インジェクション金型 北海道）

更新日時：2026年09月21日

■インジェクション金型洗浄デモ（北海道）

洗浄データ

FP洗浄液を使用して、洗浄しました。
操作側⇔反操作側の回路は閉塞していましたが、単体で8.5L/minまで流れるようになりました。
天側⇔地側の回路を一筆書きに接続したものは5.1→5.5L/minまで流量が増えました。

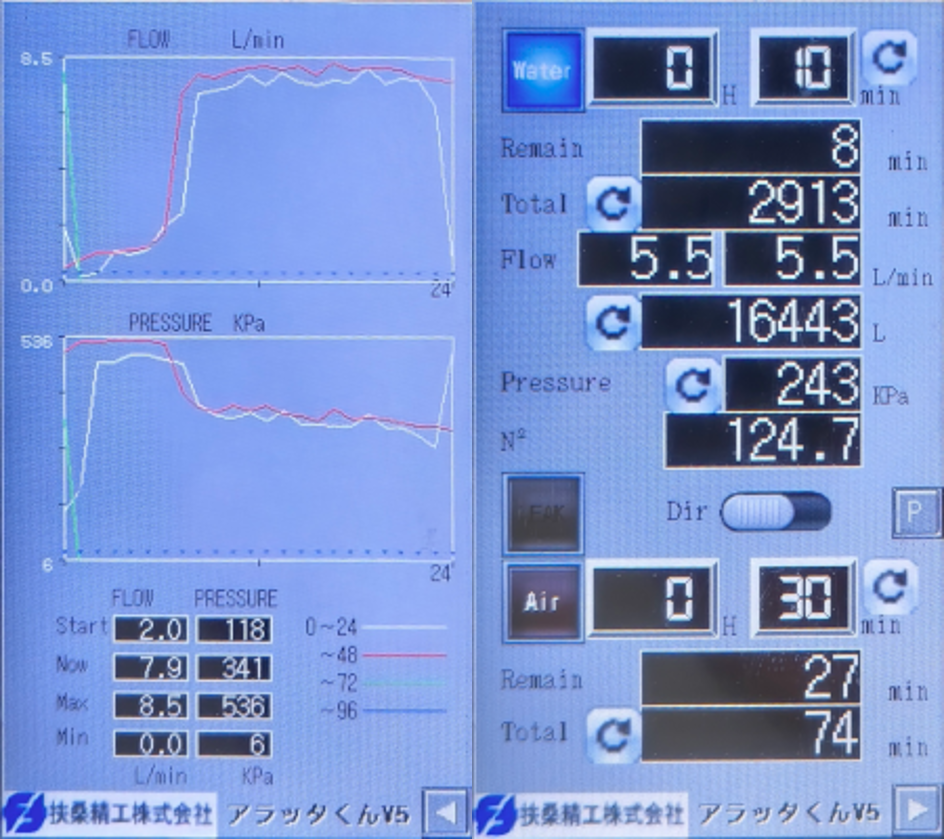

白線と赤線のグラフは操作側⇔反操作側の回路を1本ずつ貫通させた様子を示しています。
2回路のどちらも作業開始より7時間くらいで、貫通して流量が増加しているのが見て取れます。
この作業では1分毎に反転させて両側から圧力をかけています。

全体では49時間弱の運転ですが、それぞれの回路は別個で洗浄していますので、カルシウム・シリカの付着が多い回路はまだ洗浄が不足しています。

現状より頻繁な洗浄をお勧めします。

操作側⇔反操作側

	洗浄前	洗浄後
流量	0 L/min	8.5 L/min

天側⇔地側

	洗浄前	洗浄後
流量	5.1 L/min	5.5 L/min
洗浄総流量	—	16443 L
流路抵抗	—	243 KPa

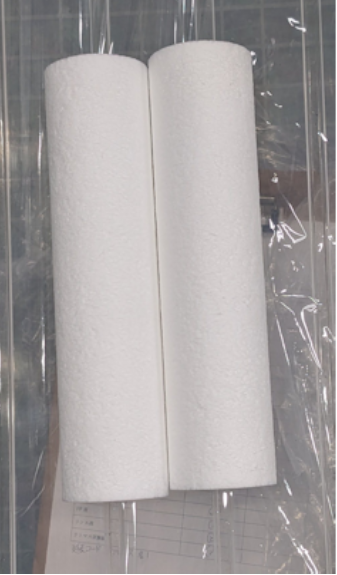

フィルターの様子

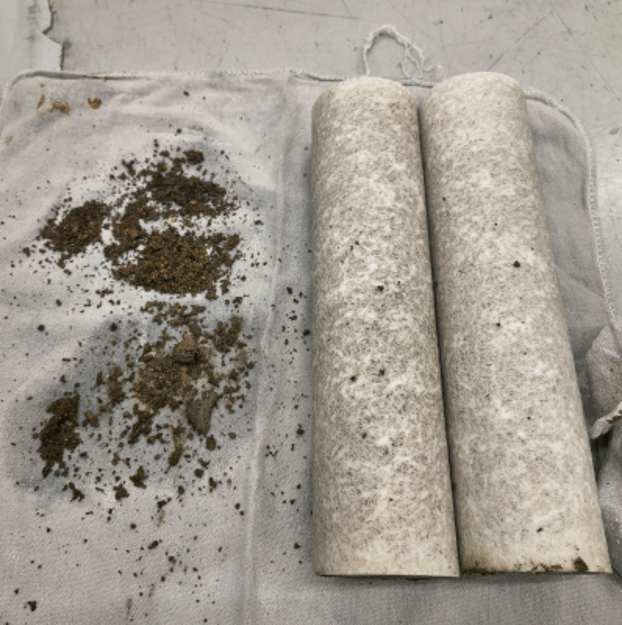

操作側⇔反操作側

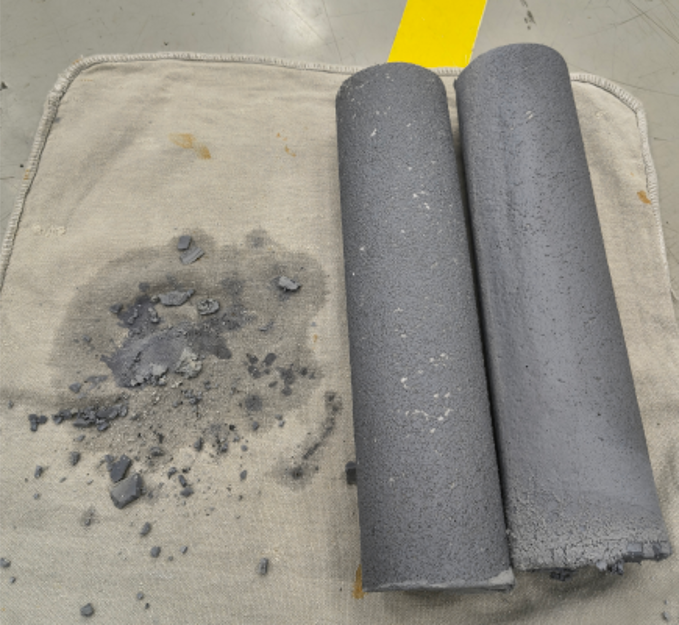

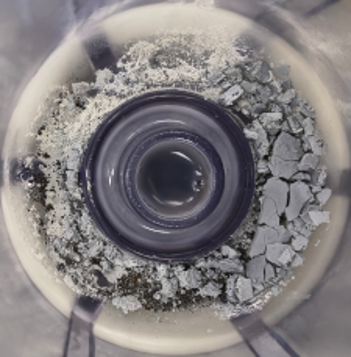

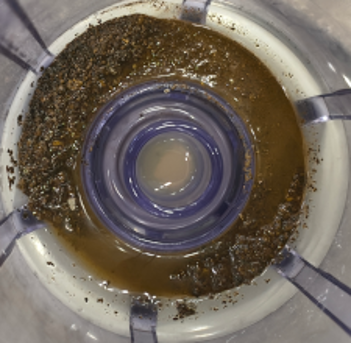

フィルターに汚れを捕集しました。
操作側⇔反操作側の回路だけの汚れです。
早々に詰まって、あまり使われていないので
カルシウム・シリカの付着は少ないです。

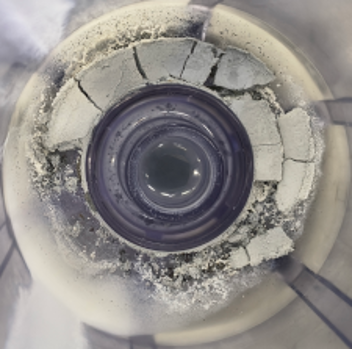

天側⇔地側

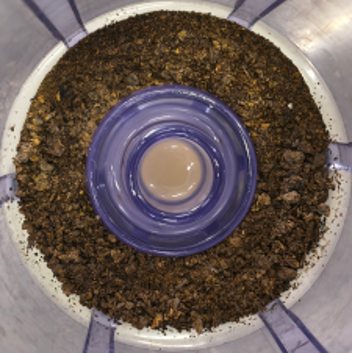

天側⇔地側の回路だけの汚れです。
錆よりもカルシウム・シリカの付着が目立ちます。

水路写真

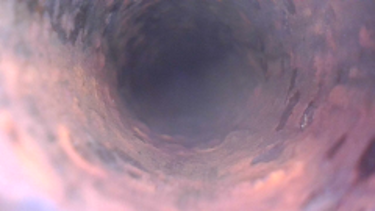

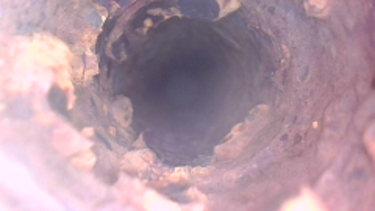

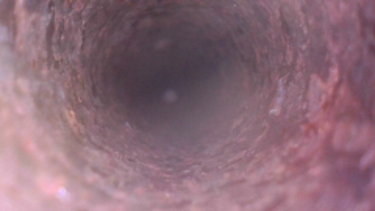

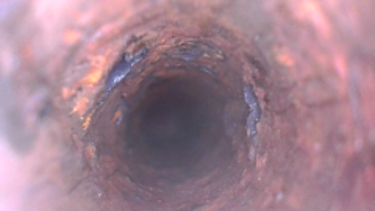

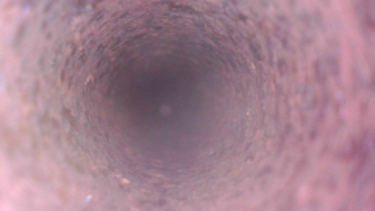

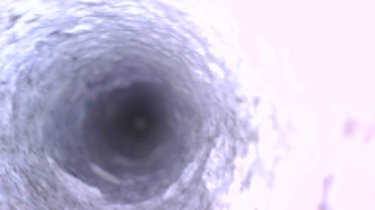

洗浄前

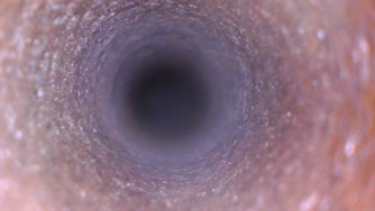

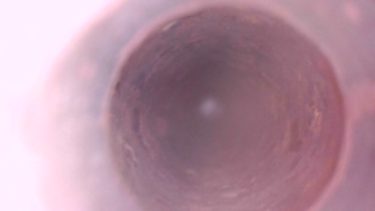

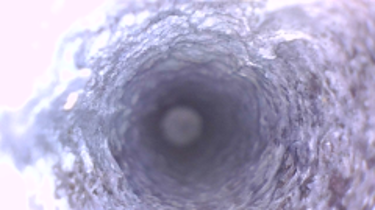

洗浄後

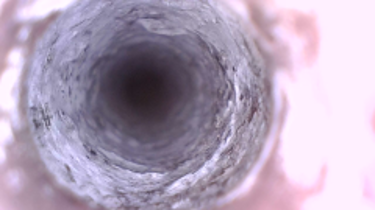

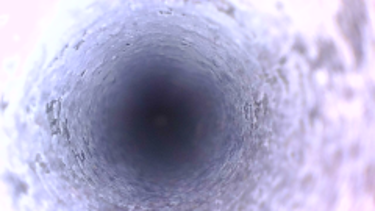

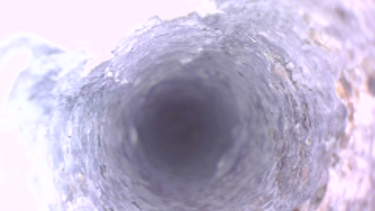

天地側は錆は抜けていますが、カルシウム・シリカはまだ残っています（白く見える部分）。
洗浄液を交換して、24時間追加（合計48時間）洗浄が望ましいです。
