50ｔ射出成型機ホッパー下温調回路の洗浄対応事例（岐阜県関市）

更新日時：2025年11月28日

■射出成型機の樹脂ホッパー下、温調水路の目詰まり

洗浄前後の写真

・洗浄前の水路
・洗浄後の水路
長年使用されていた射出成型機の樹脂ホッパー下温調回路について、水の流れが悪くなってしまったため、アラッタくん洗浄デモにて除去できないかご相談をいただきました。　まず、洗浄前の水管の様子を確認をさせて頂いた所、錆びやカルシウム、バクテリア等による大量の堆積物が水管表面に、まるで血管にたまるコレステロールのように付着しており、温調回路の内径を圧迫している様子が見てとれました。　この堆積物を除去できればこの回路を回復させる事ができると判断し、アラッタくん（弊社洗浄装置）による洗浄デモを対応させていただきました。　強酸性の洗浄液を弊社のアラッタくんがエア圧による脈動にて送り出し、約20時間で左図から右図のレベルまで堆積物が除去されました。
洗浄前は水管表面の地金もまったく見えない状況でしたが、洗浄後はしっかり地金が露出し、温調水が直接水管表面の金属に触れる事が出来、本来の役割を果たしやすい環境に戻す事ができました。
また、洗浄液に含まれるリン酸が水管表面の金属と反応し、リン酸鉄被膜を形成することにより、防錆効果が付与され、今後の使用で錆びにくくもなっております。　実際の洗浄データと、成形機とアラッタくんとの接続の様子は下記の通りです。　

洗浄データ

FP洗浄液を使用して、約20時間洗浄しました。
洗浄前は流量4.6L/min、流路抵抗114KPaでした。
洗浄後は流量9.2L/min、流路抵抗は214KPaで流量としては元の２倍となり大幅な改善がみられました。
洗浄前洗浄後
流量4.6 L/min9. 2L/min
洗浄総流量12 L7804 L
流路抵抗114 KPa214 KPa

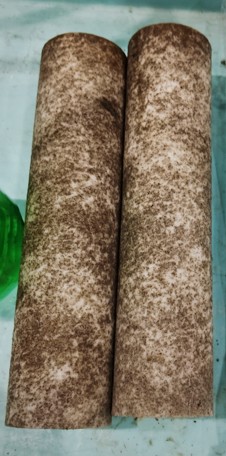

フィルターの様子

冷却回路内に付着していた細かいサビとカルシウムが取れて、
フィルターに付着しております。

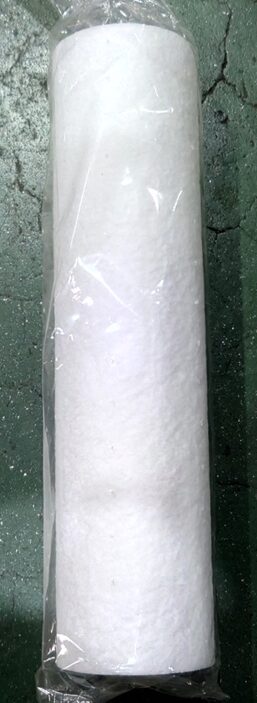

新品
洗浄後

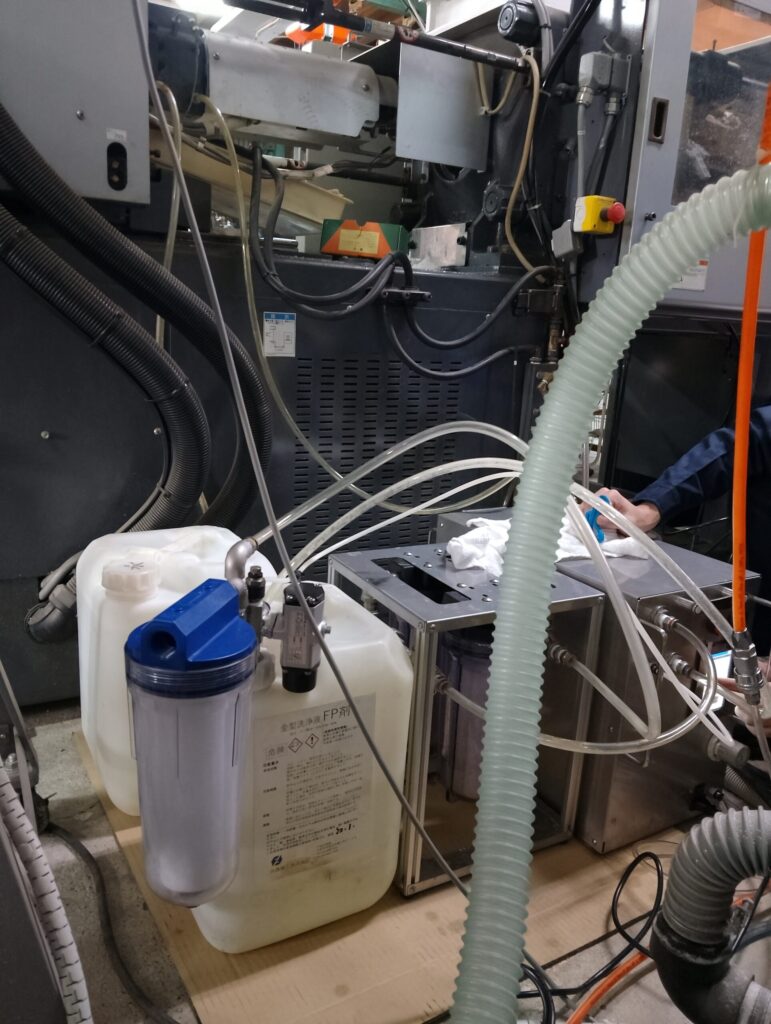

アラッタくん（水路洗浄装置）接続風景

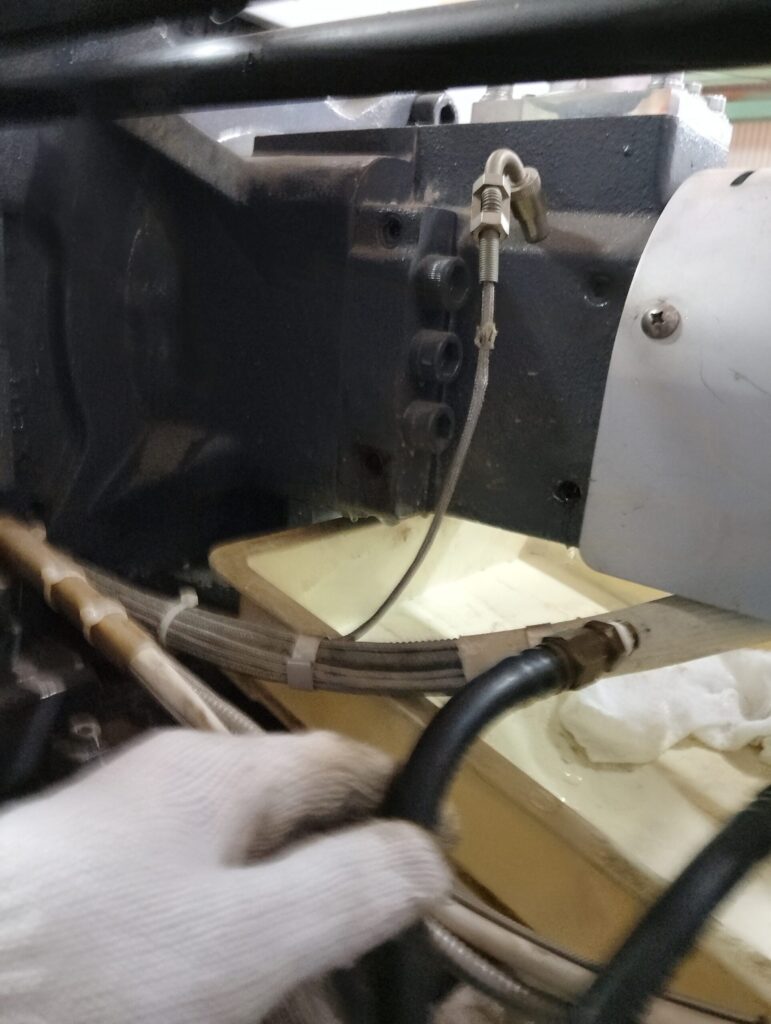

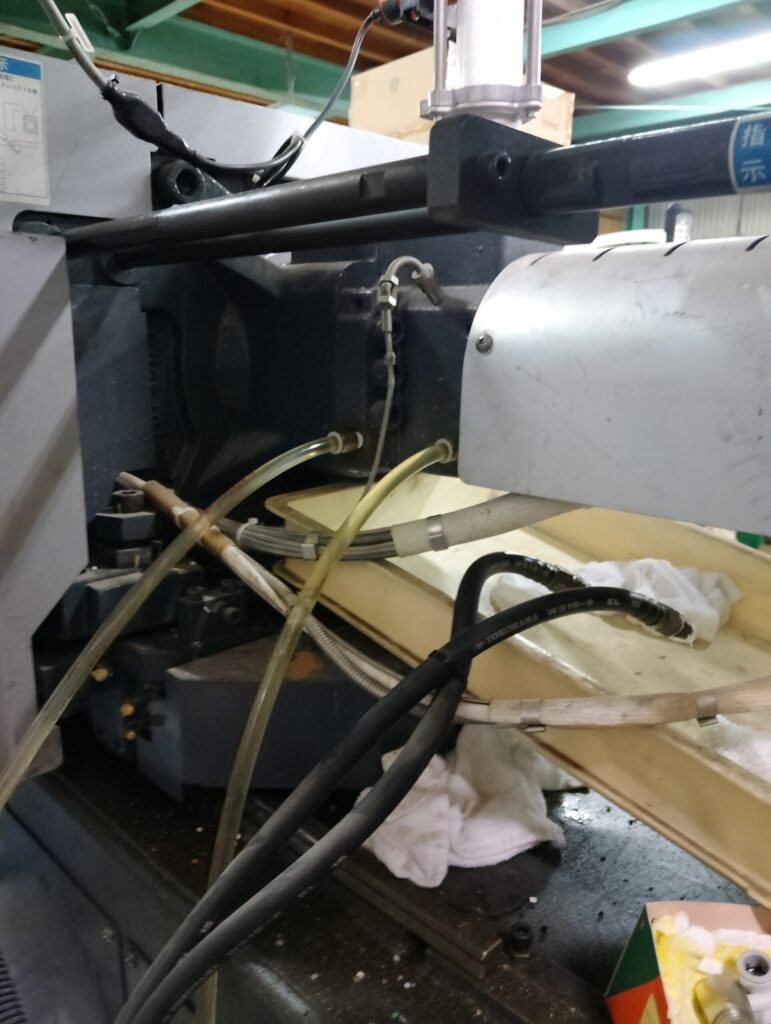

INとOUTの接続カプラをストレートカプラに付け替え、アラッタくんの接続ホースをつなげております。
成形機側

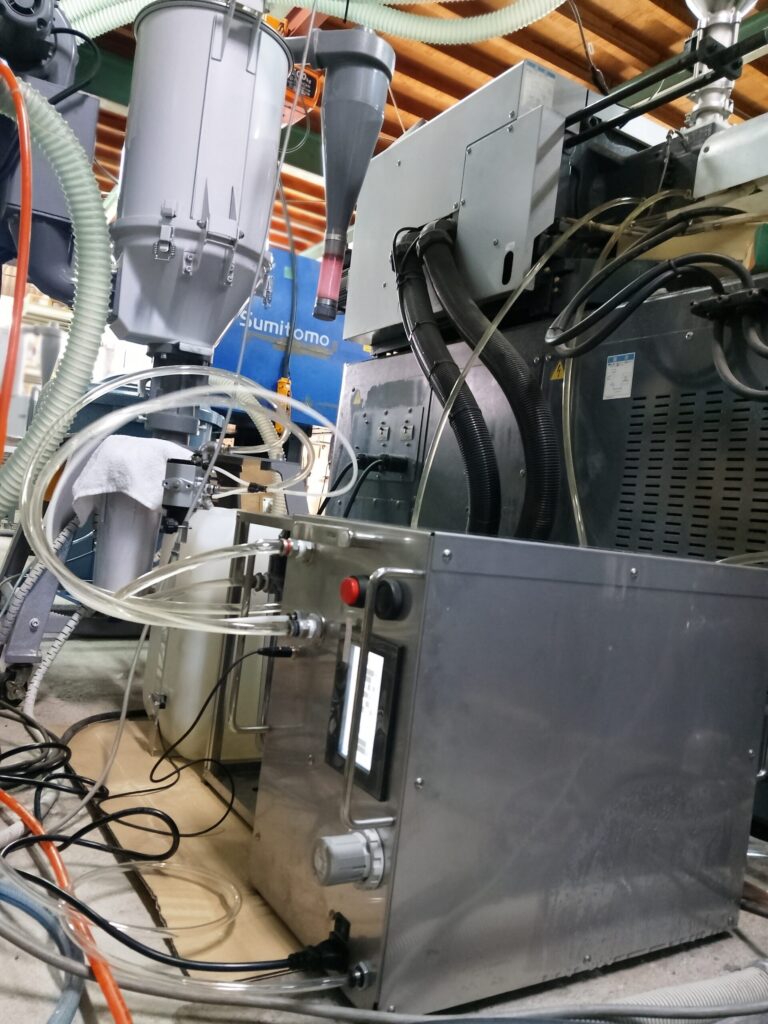

アラッタくんと接続！　そして洗浄開始！
INとOUTを一筆書きに繋げ、洗浄液（FP液）を回路内に満たす事ができれば洗浄可能！
